Details elementierte Faltwände |
|
|
|
|
| |
|
Die Faltwand besteht aus einzelnen Flügeln, die wechselseitig mit
vernickelten Stahlscharnieren zusammenhängend angeschlagen sind. Sie
werden mittels Riegel zu einer vollkommen ebenen, feststehenden
Wandfläche arretiert. Bodenunebenheiten können durch Schleifdichtungen
ausgeglichen werden. Die Faltwand ist ohne Öffnen der Decke
höhenjustierbar |
| |
|
|
|
 |

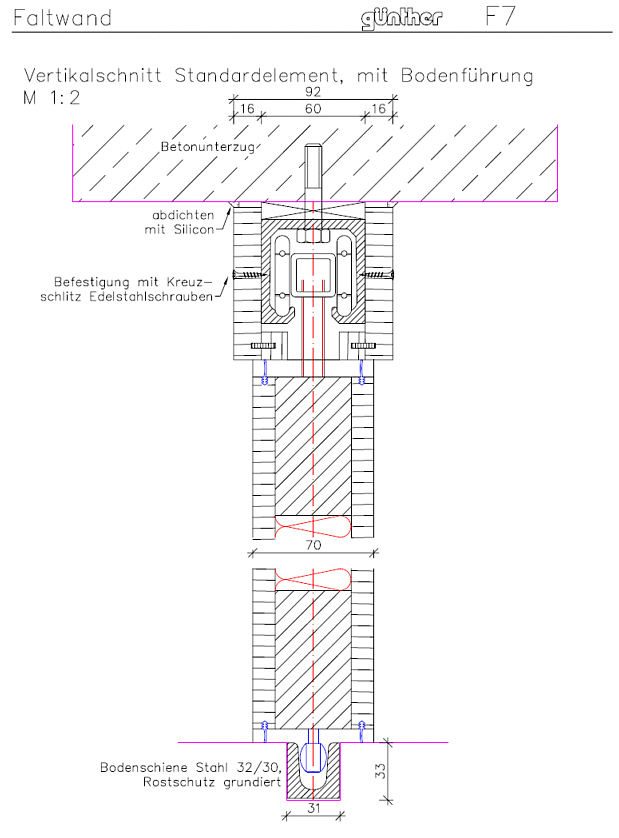

Innenkonstruktion |
Holzrahmen |
|
|
Senkrechte Ausbildung |
Massivholzumleimer mit angefrästem Dichtungsprofil und Anpressdichtungen |
|
|
Waagrechte Ausbildung |
Schleifdichtungen |
|
|
Hohlräume |
entsprechend geforderter Schalldämmung ausgebildet und so befestigt,
dass ein Absacken dauerhaft vermieden wird. |
|
|
Deckplatten |
9
–16 mm starke 3-Schicht-Gütespanplatten E1 |
|
|
|
| F5= |
|
Flügelstärke 50 mm |
Schalldämmung bis ca. 25 dB |
| F6= |
|
Flügelstärke 60 mm |
Schalldämmung 30 dB |
| F6= |
|
Flügelstärke 70 mm |
Schalldämmung 35 dB |
| F7= |
|
Flügelstärke 80 mm |
Schalldämmung 38 dB |
|
|
|
|
Aufhängungsmöglichkeiten: |
Die Flügelaufhängung erfolgt mit 4-fach kugelgelagerten Rollenwagen in einer
Aluminium-Deckenlaufschiene. Einbauhöhe 60 mm.
|
|
|
| Mittige Aufhängung |
-
je
Flügel 1 Laufrollenwagen mittig
-
Parkettierung mittig auf Laufschiene, ein- oder beidseitig
-
ohne Bodenführungsschiene
|
| Exzentrische Aufhängung |
-
je Flügel 1 Laufrollenwagen außermittig
-
Parkettierung seitlich der Laufschiene, ein- oder beidseitig
-
mit Bodenführungsschiene
|
|
|
|
|
Laufschiene |
-
Alu
natur (Standard)
-
in
RAL-Tönen lackiert
-
verkleidet wie Wandoberfläche
-
in
Deckenaussparung eingelassen
-
von
Massivdecke abgehängt
|
|
Abschottung |
entsprechend der Schalldämmung
|
|
|
|
Oberflächengestaltung |
-
in
allen handelsüblichen Furnierarten, handverlesen, mit fortlaufendem
Furnierbild, lackiert, gebeizt (chemisch oder biologisch), strukturiert
(gebürstet), magnethaftend oder beschreibbar.
-
Melaminharzbeschichtung
-
Schichtstoff
-
Tapete
oder Teppich bespannt
-
akustische Aufdoppelung (schallabsorbierend)
-
Aufdoppelung mit Nut-Feder-Schalung
-
Ganzglas oder Glasfüllungen
-
oder
jede, vom Kunden gewünschte Ausführung
|
|
Durchgangstüren |
|
|
|
 |
|
|

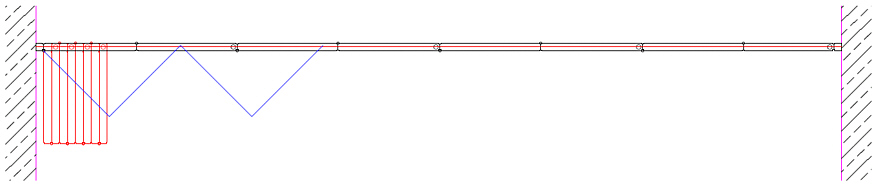

1-flüglige Faltwand |
|
-exzentrische Aufhängung - |
|
Bodenführungschiene |
|
|
|
|
|

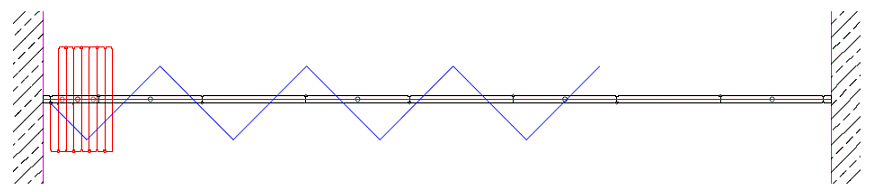

1-flüglige Faltwand |
|
-mittige
Aufhängung- |
|
ohne
Bodenführungschiene |
 |
|
|
|
|
-exzentrische
Aufhängung- |
|
Bodenführungschiene
|
 |
|
|

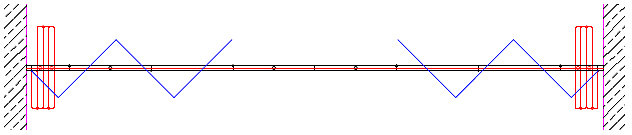

2-flüglige Faltwand
|
|
-mittige Aufhängung-
|
|
ohne Bodenführungschiene |
 |
|
|

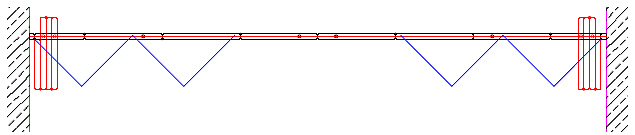

2-flüglige Faltwand |
|
-aussermittige
Aufhängung- |
|
ohne
Bodenführungschiene |
 |
|
|
|
|
|
|
|
|
|
|
|
